Analyseurs de spectres et vectoriels

L’analyseur de spectres SIGLENT SVA1015X couvre une plage de fréquences de 9 kHz à 1,5 GHz et offre une belle plage dynamique de mesure entre un bruit plancher faible et la possibilité de mesurer des signaux jusqu'à 30 dBm (1 W). Le bruit plancher typique est de l'ordre de -134 dBm. Un pré-amplificateur intégré en standard permet d'accroître la sensibilité jusqu'à -161 dBm. La combinaison d'un grand écran couleur tactile de 1024 x 600 pixels et une résolution de bande passante de seulement 1 Hz permet de visualiser de manière claire et précise les détails spectraux des signaux mesurés. En analyse vectorielle, il permet de de mesurer les paramètres S11 et S21 sur une plage de 10 MHz à 1,5 GHz.

Le SVA1015X est un analyseur fiable et performant qui saura se rendre indispensable pour le test d'appareils et de communications RF dans les domaines les plus divers comme la recherche et le développement, l'enseignement, la production et la maintenance, etc. Les diverses options disponibles permettent d'étendre considérablement les capacités de mesures et d'analyses du SVA1015X : mesure du coefficient de réflexion des antennes, mesures avancées (CHP, ACPR, OBW, TOI, Monitor), analyse en modulation (AM, FM, ASK, FSK, MSK, PSK, QAM) et vérification pré-conformité EMI.

Présentation de la série des analyseurs de spectres SVA1000X

Plus de vidéos...

L'analyseur de réseau vectoriel portable SHN926A avec une fréquence allant jusqu'à 26,5 GHz intègre l'analyse de réseau vectoriel (paramètres S11, S21, S12, S22), l'analyse des câbles et des antennes (standard), l'analyse du domaine temporel, l'analyse du spectre,  et d'autres fonctions. Avec un grand écran tactile de 8,4 pouces, les ingénieurs peuvent rapidement ajouter ou supprimer des fenêtres, des canaux et des traces. Les résultats des tests sont ainsi clairs et visibles en un coup d'œil. Le SHN926A est équipé en standard d'une fonction GPS, permettant de fournir une position géographique lors des mesures. Le té de polarisation permet d'appliquer facilement une polarisation en courant continu aux objets mesurés externes. Conçu pour des mesures sur le terrain, le SHN926A ne pèse que 3,2 kg et est logé dans un boîtier compact de 310 mm × 215 mm × 78,5 mm. Il est alimenté par des batteries Li-ion offrant une autonomie allant jusqu'à 4 heures.

La série SIGLENT SNA6000A d'analyseurs de réseaux vectoriels a une plage de fréquences de 100 kHz à 13,5 GHz et de 100 kHz à 26,5 GHz, qui prend en charge les mesures de paramètres S 2/4 ports, de paramètres différentiels et de paramètres dans le domaine temporel. La série SNA6000A de VNA est un instrument efficace pour déterminer le facteur Q, la bande passante et la perte d'insertion d'un filtre. La série intégre une conversion d'impédance, un mouvement du plan de mesure, un test de limite, un test d'ondulation, une simulation de montage et des réglages de retrait/insertion d'adaptateur. Les VNA ont cinq types de balayage : le mode fréquence linéaire, le mode fréquence journalière, le mode balayage de puissance, le mode temps CW et le mode balayage de segment. Les VNA de la série SNA6000A prennent également en charge la correction des paramètres de diffusion de SOLT, SOLR, TRL, Réponse et Réponse améliorée pour une flexibilité accrue dans les applications de R&D et de fabrication.

L'analyseur de réseaux vectoriels SIGLENT VNA SNA5002A couvre une bande de fréquence de 9 kHz à 4,5 GHz et prend en charge les mesures de paramètres S, d'équilibre et temporels à 2 ports. Le VNA SNA5002A est un instrument efficace pour déterminer le facteur Q, la bande passante et la perte d'insertion d'un filtre.  Il comprend une conversion d'impédance, un mouvement du plan de mesure, un test de limite, un test d'ondulation, une simulation de montage et un retrait d'adaptateur / ajustements d'insertion.

Il dispose de cinq types de balayage : Linéaire-Fréquence, Log-Fréquence, Puissance, CW-Time et Segment.

Le SNA5002A prend également en charge la correction des paramètres de diffusion de SOLT, SOLR, TRL, Response et Enhanced Response pour une flexibilité accrue dans les applications de recherche et développement et de fabrication.

Avec l'option SNA5000-TDR, l'instrument prend en charge l'analyse améliorée du domaine temporel pour mesurer l'impédance en fonction de la distance, afin de distinguer les transitions inductives et capacitives. Une autre application du TDR est la localisation des défauts pour les câbles coaxiaux dans les installations cellulaires et CATV.

L’analyseur de spectres SIGLENT SSA3021X couvre une plage de fréquences de 9 kHz à 2,1 GHz et offre une belle plage dynamique de mesure entre un bruit plancher faible et la possibilité de mesurer des signaux jusqu'à 30 dBm (1 W). Le bruit plancher est de l'ordre de -141 dBm typique. Un pré-amplificateur intégré en standard permet d'accroître la sensibilité jusqu'à -161 dBm typique. La combinaison d'un grand écran couleur de 1024 x 600 pixels et une résolution de bande passante de seulement 1 Hz permet de visualiser de manière claire et précise les détails spectraux des signaux mesurés.

Le SSA3021X est un analyseur fiable et performant qui saura se rendre indispensable dans les domaines les plus divers comme la recherche et le développement, l'éducation, la production, la maintenance, etc. Les diverses options disponibles permettent d'étendre considérablement les capacités de mesures et d'analyses du SSA3021X : générateur suiveur pour la mesure de réponse en fréquence, mesure du coefficient de réflexion des antennes, mesures avancées (puissance de voie, puissance temporelle, bande passante occupée, interception du troisième ordre) et vérification pré-conformité EMI.

Présentation de la série des analyseurs de spectres SSA3000X

Plus de vidéoS...

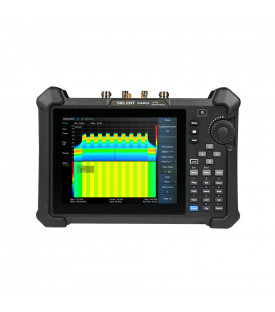

L'analyseur portable de réseaux et de spectres Siglent SHA851A est un outil puissant et flexible dédiés aux applications RF champs et extérieures.

Avec une plage de fréquence jusqu'à 3,6 GHz, l'analyseur offre des mesures automatiques fiables, plusieurs modes de fonctionnement, une vitesse de balayage rapide, une sensibilité élevée, une analyse d'interférence avec antenne directionnelle, une surveillance des canaux de diffusion et d'autres fonctions.

Le SHA851A permet le test de câbles et d'antennes. ll intègre un biais de tension à courant continu et dispose d'une fonction d'analyse de réseau vectoriel pour les mesures S11 et S21. Il permet les mesures de TDR, VSWR, pertes d'insertion ainsi que l'adaptation de port et la localisation des défauts du câble (DTF). Son large écran écran graphique tactile de 8,4 pouces offre une représentation graphique des données par abaque de Smith.

Le SHA851A a été spécialement conçu pour réaliser des relevés sur le terrain avec un fonctionnement sur batterie et un étui de protection robuste qui le protège contre des chocs externes. Il est léger et portable avec un facteur de forme très pratique à l'usage. Il permet des mesures précises et offre des capacités d'analyse flexibles pour gérer les applications avancées de caractérisation ou de capture de signal dans des environnements de travail difficiles.

L’analyseur de spectres SIGLENT SVA1032X couvre une plage de fréquences de 9 kHz à 3,2 GHz et offre une belle plage dynamique de mesure entre un bruit plancher faible et la possibilité de mesurer des signaux jusqu'à 30 dBm (1 W). Le bruit plancher typique est de l'ordre de -141 dBm. Un pré-amplificateur intégré en standard permet d'accroître la sensibilité jusqu'à -161 dBm. La combinaison d'un grand écran couleur tactile de 1024 x 600 pixels et une résolution de bande passante de seulement 1 Hz permet de visualiser de manière claire et précise les détails spectraux des signaux mesurés. En analyse vectorielle, il permet de de mesurer les paramètres S11 et S21 sur une plage de 100 kHz à 3,2 GHz.

Le SVA1032X est un analyseur fiable et performant qui saura se rendre indispensable pour le test d'appareils et de communications RF dans les domaines les plus divers comme la recherche et le développement, l'enseignement, la production et la maintenance, etc. Les diverses options disponibles permettent d'étendre considérablement les capacités de mesures et d'analyses du SVA1032X : mesure du coefficient de réflexion des antennes, mesures avancées (CHP, ACPR, OBW, TOI, Monitor), analyse en modulation (AM, FM, ASK, FSK, MSk,PSK, QAM) et vérification pré-conformité EMI.

Présentation de la série des analyseurs de spectres SVA1000X

Vidéo "The signal path"

Plus de vidéos...

L’analyseur de spectres SIGLENT SSA3021X Plus couvre une plage de fréquences de 9 kHz à 2,1 GHz et offre une belle plage dynamique de mesure entre un bruit plancher faible et la possibilité de mesurer des signaux jusqu'à 30 dBm (1 W). Le bruit plancher est de l'ordre de -141 dBm typique. Un pré-amplificateur intégré en standard permet d'accroître la sensibilité jusqu'à -161 dBm typique. La combinaison d'un grand écran couleur de 1024 x 600 pixels et une résolution de bande passante de seulement 1 Hz permet de visualiser de manière claire et précise les détails spectraux des signaux mesurés.

Le SSA3021X Plus est un analyseur fiable et performant qui saura se rendre indispensable dans les domaines les plus divers comme la recherche et le développement, l'éducation, la production, la maintenance, etc. Les diverses options disponibles permettent d'étendre considérablement les capacités de mesures et d'analyses du SSA3021X Plus : générateur suiveur pour la mesure de réponse en fréquence, mesure du coefficient de réflexion des antennes, mesures avancées (puissance de voie, puissance temporelle, bande passante occupée, interception du troisième ordre) et vérification pré-conformité EMI.

Présentation de la série des analyseurs de spectres SSA3000X

Plus de vidéoS...

L'analyseur de réseau vectoriel portable SHN920A avec une fréquence allant jusqu'à 20 GHz intègre l'analyse de réseau vectoriel (paramètres S11, S21, S12, S22), l'analyse des câbles et des antennes (standard), l'analyse du domaine temporel, l'analyse du spectre,  et d'autres fonctions. Avec un grand écran tactile de 8,4 pouces, les ingénieurs peuvent rapidement ajouter ou supprimer des fenêtres, des canaux et des traces. Les résultats des tests sont ainsi clairs et visibles en un coup d'œil. Le SHN920A est équipé en standard d'une fonction GPS, permettant de fournir une position géographique lors des mesures. Le té de polarisation permet d'appliquer facilement une polarisation en courant continu aux objets mesurés externes. Conçu pour des mesures sur le terrain, le SHN920A ne pèse que 3,2 kg et est logé dans un boîtier compact de 310 mm × 215 mm × 78,5 mm. Il est alimenté par des batteries Li-ion offrant une autonomie allant jusqu'à 4 heures.

La série SIGLENT SNA6000A d'analyseurs de réseaux vectoriels a une plage de fréquences de 100 kHz à 13,5 GHz et de 100 kHz à 26,5 GHz, qui prend en charge les mesures de paramètres S 2/4 ports, de paramètres différentiels et de paramètres dans le domaine temporel. La série SNA6000A de VNA est un instrument efficace pour déterminer le facteur Q, la bande passante et la perte d'insertion d'un filtre. La série intégre une conversion d'impédance, un mouvement du plan de mesure, un test de limite, un test d'ondulation, une simulation de montage et des réglages de retrait/insertion d'adaptateur. Les VNA ont cinq types de balayage : le mode fréquence linéaire, le mode fréquence journalière, le mode balayage de puissance, le mode temps CW et le mode balayage de segment. Les VNA de la série SNA6000A prennent également en charge la correction des paramètres de diffusion de SOLT, SOLR, TRL, Réponse et Réponse améliorée pour une flexibilité accrue dans les applications de R&D et de fabrication.

L'analyseur de réseaux vectoriels SIGLENT VNA SNA5012A couvre une bande de fréquence de 9 kHz à 8,5 GHz et prend en charge les mesures de paramètres S, d'équilibre et temporels à 2 ports. Le VNA SNA5012A est un instrument efficace pour déterminer le facteur Q, la bande passante et la perte d'insertion d'un filtre.  Il comprend une conversion d'impédance, un mouvement du plan de mesure, un test de limite, un test d'ondulation, une simulation de montage et un retrait d'adaptateur / ajustements d'insertion.

Il dispose de cinq types de balayage : Linéaire-Fréquence, Log-Fréquence, Puissance, CW-Time et Segment.

Le SNA5012A prend également en charge la correction des paramètres de diffusion de SOLT, SOLR, TRL, Response et Enhanced Response pour une flexibilité accrue dans les applications de recherche et développement et de fabrication.

Avec l'option SNA5000-TDR, l'instrument prend en charge l'analyse améliorée du domaine temporel pour mesurer l'impédance en fonction de la distance, afin de distinguer les transitions inductives et capacitives. Une autre application du TDR est la localisation des défauts pour les câbles coaxiaux dans les installations cellulaires et CATV.

L’analyseur de spectre SIGLENT SSA3032X couvre une plage de fréquences de 9 kHz à 3,2 GHz et offre une belle plage dynamique de mesure entre un bruit plancher faible et la possibilité de mesurer des signaux jusqu'à 30 dBm (1 W). Le bruit plancher est de l'ordre de -141 dBm typique. Un pré-amplificateur intégré en standard permet d'accroître la sensibilité jusqu'à -161 dBm typique. La combinaison d'un grand écran couleur de 1024 x 600 pixels et une résolution de bande passante de seulement 1 Hz permet de visualiser de manière claire et précis les détails spectraux des signaux mesurés.

Le SSA3032X est un analyseur fiable et performant qui saura se rendre indispensable dans les domaines les plus divers comme la recherche et le développement, l'éducation, la production, la maintenance, etc. Les diverses options disponibles permettent d'étendre considérablement les capacités de mesures et d'analyses du SSA3032X : générateur suiveur pour la mesure de réponse en fréquence, mesure du coefficient de réflexion des antennes, mesures avancées (puissance de voie, puissance temporelle, bande passante occupée, interception du troisième ordre) et vérification pré-conformité EMI.

Présentation de la série des analyseurs de spectres SSA3000X

Plus de vidéos...
