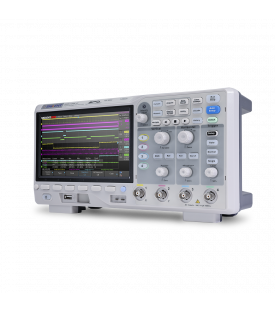

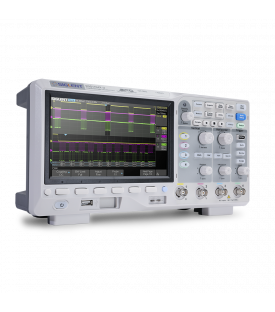

Siglent SDS1104X-U Oscilloscope 4x100 MHz
SIGLENT SDS1104X-U
359,00 €
HT
L'oscilloscope numérique SDS1104X-U 4 voies permet la visualisation des formes d'ondes sur une bande passante de 100 MHz avec un taux d'échantillonnage maximal de 1 Géch/s et une résolution de 8 bits. Le SDS1104X-U est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 400 000 formes d'ondes par seconde) et la fonction historique. Il est simple d'utilisation avec des touches d'accès directs aux fonctions et des menus contextuels clairs. Il propose des modes de déclenchement évolués incluant notamment le décodage des bus séries.
| Principales caractéristiques |
|
|---|---|
| Affichage | Ecran graphique couleur 7" (800 x 480 pixels) avec 256 niveaux d'intensité Mode température de couleur pour visualiser l'occurrence des événements |
| Nombre de voies analogiques | 4 |
| Bande passante | 100 MHz |
| Fréquence d'échantillonnage | 1x 1 Géch/s ou 2x 500 Méch/s ou 4x 250 Méch/s |
| Profondeur mémoire | 1x 14 Mpoints |
| Taux de rafraîchissement | 100 000 formes d'onde /s en normal et 400 000 formes d'ondes /s en mode séquence |
| Résolution verticale | 8 bits |
| Sensibilité | 1 mV/div à 10 V/div |
| Base de temps | 2 ns/div à 100 s/div |
| Déclenchements évolués | Front, pente, largeur d'impulsion, vidéo, fenêtre, Runt, Intervalle, Time out (Drop out), Pattern. |
| Décodage bus séries | I2C, SPI, UART, RS232, CAN, LIN |
| Fonctions Mathématiques | +, -, *, /, FFT; d/dt, ∫dt, √ |
| Mesures automatiques | 38 |

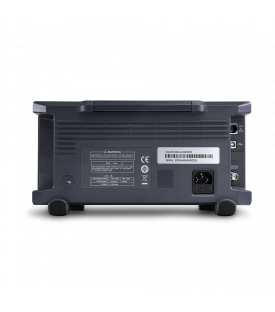

| Interfaces | USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI, Drivers LabView BNC en face arrière : TrigOut ou information test Bon/Mauvais |
| Alimentation | 100-240 VAC - 50/60Hz |
| Dimensions | 312 x 133 x 151 mm |
| Poids | 2,6 kg |
| Garantie | 3 ans |
| Livré avec | 4 sondes passives, un câble USB, un cordon d'alimentation et une notice d'utilisation |
SDS1104X-U
Références spécifiques
Nouveau produit

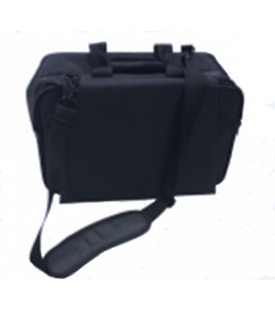

Options et accessoires
