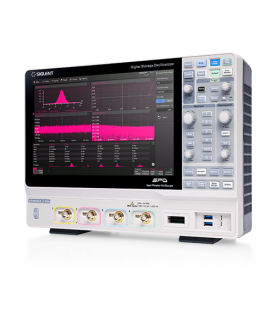

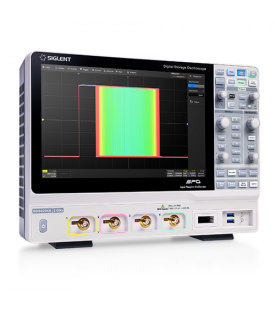

Siglent SDS6054A Oscilloscope 4x500 MHz Ecran tactile
SIGLENT SDS6054A
6 480,00 €
HT
L'oscilloscope numérique SIGLENT SDS6054A 4 voies permet la visualisation des formes d'ondes sur une bande passante de 500 MHz avec un taux d'échantillonnage maximal de 5 Géch/s (10 Géch/s ESR) et une résolution de 8 bits (16 bits HR) . Le SDS6054A est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 750 000 formes d'ondes par seconde) et la fonction historique. Il est simple d'utilisation avec son large écran tactile 12,1" des touches d'accès directs aux fonctions et des menus contextuels clairs. Il propose des modes de déclenchement évolués incluant notamment les bus séries. Des outils tels que l'enregistrement de forme d'onde historique, les fonctions de recherche et de navigation, le test de masque, le tracé de Bode, l'analyse de puissance et l'analyse de l'œil/de la gigue permettent de capturer, de stocker et d'analyser des enregistrements de forme d'onde étendus. L'appareil est évolutif avec en option un générateur de fonctions arbitraires, 16 entrées logiques..
Présentation des oscilloscopes numériques série SDS6000A
| Principales caractéristiques |
Options
|
|---|---|
| Affichage | Ecran graphique couleur tactile 12,1" (1280 x 800 pixels) avec 256 niveaux d'intensité Mode température de couleur pour visualiser l'occurrence des événements |
| Nombre de voies analogiques | 4 |
| Entrées logiques (en option) | 16 |
| Bande passante | 500 MHz |
| Fréquence d'échantillonnage | 5 Géch/s par voie |
| Profondeur mémoire | 500 Mpts/voie (une voie), 250 Mpts/voie (deux voies), 125 Mpts/voie (4 voies), |
| Taux de rafraîchissement | 170 000 formes d'onde /s en mode normal et 750 000 formes d'ondes /s en mode séquence |
| Résolution verticale | 8 bits / 16 bits en mode haute résolution |
| Sensibilité | 0,5 mV/div à 10 V/div |
| Base de temps | 0,5 ns/div à 1000 s/div |
| Déclenchements évolués | Front, pente, largeur d'impulsion, vidéo, fenêtre, Runt, Intervalle, Time out (Drop out), Pattern. |
| Décodage bus séries | I2C, SPI, UART, RS232, CAN, LIN et en option CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester |
| Fonctions Mathématiques | +, -, *, /, FFT; d/dt, ∫dt, √,... |
| Mesures automatiques | 50 |
| Générateur de fonctions arbitraires (en option) | Une voie 25 MHz, fréquence d'échantillonnage de 125 MHz, longueur d'onde de 16 kpts |

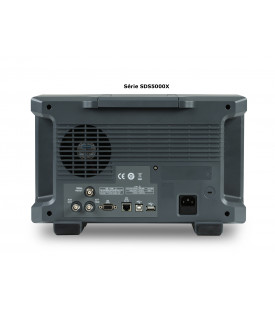

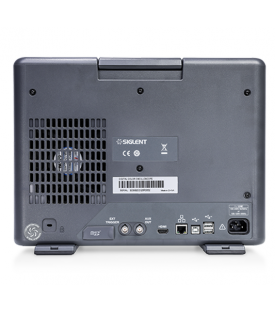

| Interfaces | USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI Connecteurs BNC en face arrière : EXT Trig, AUX OUT, signal test Bon/Mauvais Sortie HDMI, carte micro-SD |
| Alimentation | 100-240 VAC - 50/60Hz |
| Dimensions | 379 x 288 x 159 mm |
| Poids | 7,1 kg |
| Garantie | 3 ans |
| Livré avec | 4 sondes passives, un câble USB, une souris sans fil, un cordon d'alimentation et une notice d'utilisation |
