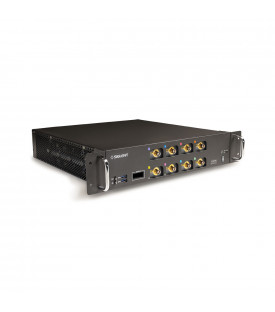

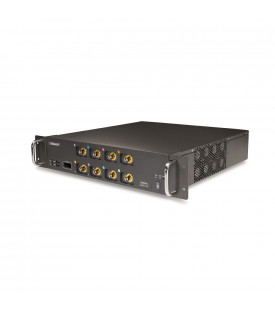

SDS6058L Oscilloscope rack 2U 8 voies 500 MHz
SIGLENT SDS6058L
16 880,00 €
HT
L'oscilloscope numérique SIGLENT SDS6058L 8 voies permet la visualisation des formes d'ondes sur une bande passante de 500 MHz avec un taux d'échantillonnage maximal de 5 Géch/s (10 Géch/s ESR) et une résolution de 8 bits (12 bits en mode ERES). Le SDS6058L est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 750 000 formes d'ondes par seconde) et la fonction historique.

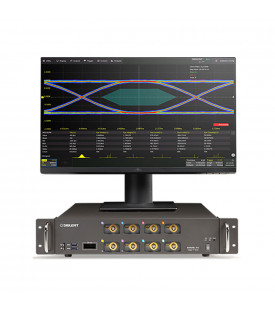

Il peut être utilisé comme un oscilloscope autonome en utilisant un écran externe et une souris. Il peut aussi être contrôlé à distance grâce au serveur Web intégré et l'interface Ethernet. En utilisant le module de synchronisation SYN64, il est possible de construire un système d'acquisition rack jusqu'à 512 voies en combinant des modules SDS6000L.
Il propose des modes de déclenchement évolués incluant notamment les bus séries des outils de tests comme le tracé de Bode, l'analyse de puissance et l'analyse de l'œil/de la gigue. L'appareil est aussi évolutif avec en option un générateur de fonctions arbitraires et 16 entrées logiques.
| Principales caractéristiques |
Options
|
|---|---|
| Affichage | Ecran externe |
| Nombre de voies analogiques | 8 |
| Entrées logiques (en option) | 16 |
| Bande passante | 500 MHz |
| Fréquence d'échantillonnage | 5 Géch/s par voie (10 Géch/s ESR) |
| Profondeur mémoire | 500 Mpts/voie (une voie), 250 Mpts/voie (deux voies), 125 Mpts/voie (3 ou 4 voies), |
| Taux de rafraîchissement | 170 000 formes d'onde /s en mode normal et 750 000 formes d'ondes /s en mode séquence |
| Résolution verticale | 8 bits / 12 bits en mode ERES |
| Sensibilité | 0,5 mV/div à 10 V/div |
| Base de temps | 0,5 ns/div à 1000 s/div |
| Déclenchements évolués | Front, pente, largeur d'impulsion, vidéo, fenêtre, Runt, Intervalle, Time out (Drop out), Pattern. |
| Décodage bus séries | I2C, SPI, UART, RS232, CAN, LIN et en option CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester |
| Fonctions Mathématiques | +, -, *, /, FFT, d/dt, ∫dt, √,... |
| Mesures automatiques | 50 |
| Générateur de fonctions arbitraires (en option) | Une voie 25 MHz, fréquence d'échantillonnage de 125 Méch/s, résolution verticale 14 bits |
| Interfaces |

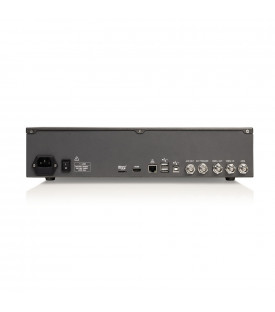

Connecteurs BNC en face arrière : Trig Ext, Aux Out (Trig Out, test Bon/Mauvais), 10 MHz In, 10 MHz Out |
| Alimentation | 100-240 VAC - 50/60Hz |
| Dimensions | 395 x 86 x 414 mm |
| Poids | 9,1 kg |
| Garantie | 3 ans |
| Livré avec | 8 sondes passives, un câble USB, une souris sans fil, un cordon d'alimentation et une notice d'utilisation |
SDS6058L
Références spécifiques
Options et accessoires
L'oscilloscope numérique SIGLENT SDS6058L 8 voies permet la visualisation des formes d'ondes sur une bande passante de 500 MHz avec un taux d'échantillonnage maximal de 5 Géch/s (10 Géch/s ESR) et une résolution de 8 bits (12 bits en mode ERES). Le SDS6058L est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 750 000 formes d'ondes par seconde) et la fonction historique.
Il peut être utilisé comme un oscilloscope autonome en utilisant un écran externe et une souris. Il peut aussi être contrôlé à distance grâce au serveur Web intégré et l'interface Ethernet. En utilisant le module de synchronisation SYN64, il est possible de construire un système d'acquisition rack jusqu'à 512 voies en combinant des modules SDS6000L.
Il propose des modes de déclenchement évolués incluant notamment les bus séries des outils de tests comme le tracé de Bode, l'analyse de puissance et l'analyse de l'œil/de la gigue. L'appareil est aussi évolutif avec en option un générateur de fonctions arbitraires et 16 entrées logiques.
