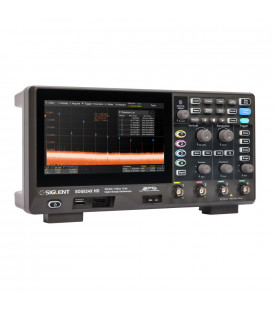

Siglent SDS824X-HD Oscilloscope 4x200 MHz, 12 bits, 100 Mpts, écran tactile 7 pouces
SIGLENT SDS824X-HD
699,00 €
HT
L'oscilloscope numérique SDS824X-HD 4 voies permet la visualisation des formes d'ondes sur une bande passante de 200 MHz avec un taux d'échantillonnage maximal de 2 Géch/s et une résolution de 12 bits. Le SDS824X-HD est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 500 000 formes d'ondes par seconde) et la fonction historique. Il est simple d'utilisation avec son écran tactile 7 pouces, ses touches d'accès directs aux fonctions et ses menus contextuels clairs. Il propose des modes de déclenchement évolués incluant notamment les bus séries.
| Principales caractéristiques |
Options
|
|---|---|
| Affichage | Ecran graphique couleur tactile 7" (1024 x 600 pixels) technologie SPO |
| Nombre de voies analogiques | 4 |
| Bande passante | 200 MHz |
| Fréquence d'échantillonnage | 1x 2 Géch/s ou 4x 500 Méch/s |
| Profondeur mémoire | 1x 100 Mpts, 2x 50 Mpts, 4x 25 Mpts |
| Taux de rafraîchissement | 120 000 formes d'onde /s en normal et 500 000 formes d'ondes /s en mode séquence |
| Résolution verticale | 12 bits |
| Sensibilité | 0,5 mV/div à 10 V/div |
| Base de temps | 1 ns/div à 1000 s/div |
| Déclenchements évolués | Front, pente, largeur d'impulsion, vidéo, fenêtre, Runt, Intervalle, Time out (Drop out), Pattern, Qualified, Nth Edge, Setup/hold, bus série |
| Décodage bus séries | I2C, SPI, UART, CAN, LIN |
| Fonctions Mathématiques | [4 traces] +, -, *, /, FFT; d/dt, ∫dt, √,... |
| Mesures automatiques | 50 |
| Interfaces | 2x USB 2.0 Host, USB 2.0 Device, LAN 10M/100M, TRIGOUT, PASS/FAIL, SBUS (Siglent MSO) |
| Alimentation | 100-240 VAC - 50/60Hz |
| Dimensions | 312 x 133 x 151 mm |
| Poids | 2,6 kg |
| Garantie | 3 ans |
| Livré avec | 4 sondes passives, un câble USB, un cordon d'alimentation et une notice d'utilisation |
SDS824X-HD
Références spécifiques
Options et accessoires
L'oscilloscope numérique SDS824X-HD 4 voies permet la visualisation des formes d'ondes sur une bande passante de 200 MHz avec un taux d'échantillonnage maximal de 2 Géch/s et une résolution de 12 bits. Le SDS824X-HD est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 500 000 formes d'ondes par seconde) et la fonction historique. Il est simple d'utilisation avec son écran tactile 7 pouces, ses touches d'accès directs aux fonctions et ses menus contextuels clairs. Il propose des modes de déclenchement évolués incluant notamment les bus séries.
