Siglent SDS2104X-Plus Oscilloscope 4x100 MHz + 16 voies logiques, mémoire 100 MPts, 8 bits, écran tactile 10.1''
SIGLENT SDS2104X-Plus
1 199,00 €
HT

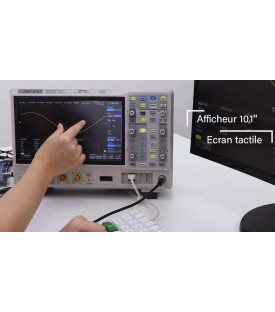

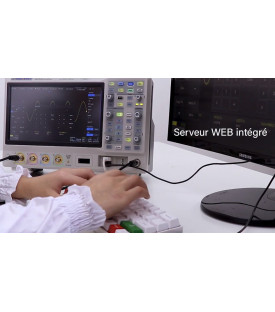

L'oscilloscope numérique SDS2104X-Plus 4 voies permet la visualisation des formes d'ondes sur une bande passante de 100 MHz avec un taux d'échantillonnage maximal de 2 Géch/s et une résolution de 8 bits. Le SDS2104X est doté de la technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Il permet d'aller encore plus loin dans l'analyse de signaux avec son mode d'acquisition en séquence (jusqu'à 500 000 formes d'ondes par seconde) et la fonction historique. Son utilisation est simple et intuitive grâce à son large écran tactile 10,1'' et aux menus contextuels clairs. Il est aussi pilotable à distance avec un navigateur WEB. L'appareil est évolutif avec notamment en option un générateur de fonctions arbitraires, 16 entrées logiques, le décodage de bus séries avancés et l'analyse de puissance.
| Principales caractéristiques |
Options
|
|---|---|
| Affichage | Ecran graphique couleur tactile 10" (1024 x 600 pixels )avec 256 niveaux d'intensité - Mode température de couleur pour visualiser l'occurrence des événements |
| Nombre de voies analogiques | 4 |
| Entrées logiques (en option) | 16 |
| Bande passante | 100 MHz |
| Fréquence d'échantillonnage | 2x 2 Géch/s ou 4x à 1 Géch/s |
| Profondeur mémoire | 2x 200 Mpoints ou 4x 100 Mpoints |
| Taux de rafraîchissement | 120 000 formes d'onde /s en mode normal et 500 000 formes d'ondes /s en mode séquence |
| Résolution verticale | 8 bits et mode 10 bits à 100 MHz (ERES : Enhanced Resolution Mode) |
| Sensibilité | 500 µV/div à 10 V/div |
| Base de temps | 1 ns/div à 1000 s/div |
| Déclenchements évolués | Front, pente, largeur d'impulsion, vidéo, fenêtre, Runt, Intervalle, Drop out, Pattern |
| Décodage bus séries | I2C, SPI, UART, RS232, CAN, LIN et en option CAN-FD, FlexRay, I2S et MIL-STD-1553B |
| Fonctions Mathématiques | FFT, +, -, *, /, d/dt, ∫dt, √, moyenne, éditeur de formule |
| Mesures automatiques | 50 |
| Générateur de fonctions arbitraires (en option) | Une voie 50 MHz, fréquence d'échantillonnage de 125 MHz, 14 bits |

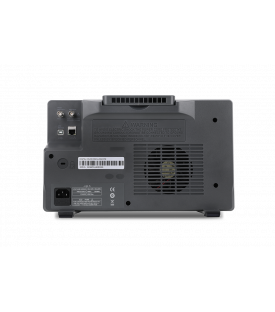

| Interfaces | USB Device/Host (USB TMC), Ethernet (VXI-11), compatible langage SCPI, Drivers LabView Connecteurs BNC en face arrière : EXT Trig, 10 MHz IN/OUT, AUX OUT, signal test Bon/Mauvais |
| Alimentation | 100-240 VAC - 50/60Hz |
| Dimensions | 352 x 224 x 111 mm |
| Poids | 3,9 kg |
| Garantie | 3 ans |
| Livré avec | 4 sondes passives, un câble USB, un cordon d'alimentation et une notice d'utilisation |
