Siglent SHN914A Analyseur portable de réseaux vectoriels VNA 30 kHz à 14 GHz, 2 ports
SIGLENT SHN914A

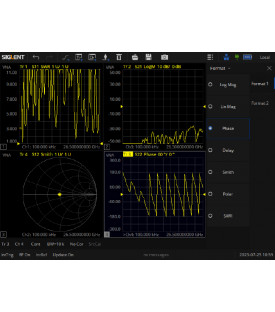

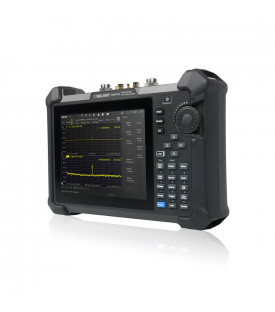

L'analyseur de réseau vectoriel portable SHN914A avec une fréquence allant jusqu'à 14 GHz intègre l'analyse de réseau vectoriel (paramètres S11, S21, S12, S22), l'analyse des câbles et des antennes (standard), l'analyse du domaine temporel, l'analyse du spectre, et d'autres fonctions. Avec un grand écran tactile de 8,4 pouces, les ingénieurs peuvent rapidement ajouter ou supprimer des fenêtres, des canaux et des traces. Les résultats des tests sont ainsi clairs et visibles en un coup d'œil. Le SHN914A est équipé en standard d'une fonction GPS, permettant de fournir une position géographique lors des mesures. Le té de polarisation permet d'appliquer facilement une polarisation en courant continu aux objets mesurés externes. Conçu pour des mesures sur le terrain, le SHN914A ne pèse que 3,2 kg et est logé dans un boîtier compact de 310 mm × 215 mm × 78,5 mm. Il est alimenté par des batteries Li-ion offrant une autonomie allant jusqu'à 4 heures.
Principales caractéristiques |
|
---|---|
Affichage | Ecran couleur tactile LCD 8.4" |
Largeur de bande | 30 kHz à 26,5 GHz |
Plage dynamique |
110 dB (typique) |
Résolution |
1 Hz / 0,01 dB |
Plage niveau de sortie |
-45 dBm à 10 dBm |
Plage IFBW |
10 Hz - 3 MHz |
Interfaces | Ethernet, USB DEvice, USB Host (USB-GPIB) |
Alimentation | Batterie Lithium-ion (autonomie 4h) / Adaptateur secteur 90-264 Vrms, 47-63 Hz |
Dimensions | 310 x 215 x 78,5 mm |
Poids | 3,2 kg |
Garantie | 3 ans |
Livré avec | Un câble USB type C, un pack batterie lithium, un adaptateur secteur AC/DC, une sacoche de transport et une notice d’utilisation |
