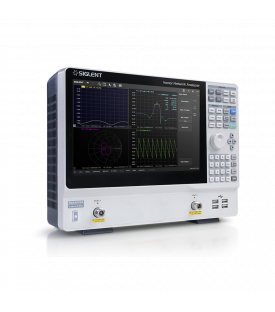

Siglent SNA5032A Analyseur de réseaux vectoriels 9 kHz - 26,5 GHz, 2 ports
SIGLENT SNA5032A
30 080,00 €
HT
L'analyseur de réseaux vectoriels SIGLENT VNA SNA5032A couvre une bande de fréquence de 9 kHz à 26,5 GHz et prend en charge les mesures de paramètres S, d'équilibre et temporels à 2 ports. Le VNA SNA5032A est un instrument efficace pour déterminer le facteur Q, la bande passante et la perte d'insertion d'un filtre. Il comprend une conversion d'impédance, un mouvement du plan de mesure, un test de limite, un test d'ondulation, une simulation de montage et un retrait d'adaptateur / ajustements d'insertion.
Il dispose de cinq types de balayage : Linéaire-Fréquence, Log-Fréquence, Puissance, CW-Time et Segment.
Le SNA5032A prend également en charge la correction des paramètres de diffusion de SOLT, SOLR, TRL, Response et Enhanced Response pour une flexibilité accrue dans les applications de recherche et développement et de fabrication.
Avec l'option SNA5000-TDR, l'instrument prend en charge l'analyse améliorée du domaine temporel pour mesurer l'impédance en fonction de la distance, afin de distinguer les transitions inductives et capacitives. Une autre application du TDR est la localisation des défauts pour les câbles coaxiaux dans les installations cellulaires et CATV.
0,05 dB
| Principales caractéristiques |
|
|---|---|

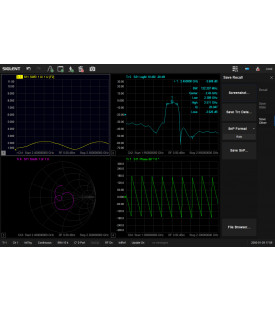

| Affichage | Ecran couleur tactile LCD 12,1" WXGA (1280 x 800 pixels) |
| Largeur de bande | 9 kHz à 13,5 GHz |
| Stabilité | ± 1,0 ppm / ±0,1 ppm avec l'option SNA5000-HPR (OCXO) |
| Résolution de bande passante | 1 Hz |
| Plage IFBW | 10 Hz à 3 MHz |
| Plage de réglage niveau de sortie | -55 dBm à +10 dBm |
| Plage dynamique | 125 dB |
| Niveau de résolution | 0,05 dB |

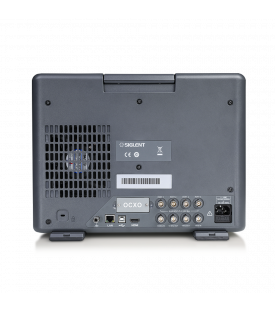

| Interfaces | USB Device/Host, ETHERNET (protocole VXI-11), HDMI |
| Alimentation | 100-240 V / 50-60Hz ou 100-120 V 400 Hz |
| Dimensions | 378 x 284 x 126 mm |
| Poids | 5,5 kg |
| Garantie | 3 ans |
| Livré avec | Un câble USB, un certificat de test, un cordon d’alimentation et une notice d’utilisation |
